Сварные, тканные, оцинкованные сетки, сетка рабица, колючая проволока Егоза - Торговый Дом «Завод Стальных Плетеных Сеток»
Торговый Дом «Завод Стальных Плетеных Сеток»
Отдел продаж: г. Москва, 1-я ул. Машиностроения, д. 5, оф. 603
тел.: +7 (495) 980-44-30, 980-44-31, 980-44-32

Склад: г. Ясногорск, Заводская улица, д. 3

info@zsps-moskva.ru
Обратный звонок
 корзина
товаров в корзине 19809

  Скачать ПРАЙС-ЛИСТ
Ноябрь 2017

ГОСТ 14098-91

ГОСТ 14098-91

ГОСТ 14098-91
нет на складе
Полное описание

ГОСТ 14098-91

УДК 621.791.052:006.354 Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ СВАРНЫЕ АРМАТУРЫ И ЗАКЛАДНЫХ ИЗДЕЛИЙ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИИ

Типы, конструкции и размеры
Welded joints of reinforcement and inserts for reinforced concrete structures.
Types, constructions and dimensions

ОКП 58800

Дата введения 01.07.92

Настоящий стандарт распространяется на сварные соединения стержневой арматуры и арматурной проволоки диаметром 3 мм и более, сварные соединения стержневой арматуры с прокатом толщиной от 4 до 30 мм, выполняемые при изготовлении арматурных и закладных изделий железобетонных конструкций, а также при монтаже сборных и возведении монолитных железобетонных конструкций.

Стандарт устанавливает типы, конструкцию и размеры указанных сварных соединений, выполняемых контактной и дуговой сваркой.

Стандарт не распространяется на сварные соединения закладных изделий, не имеющих анкерных стержней из арматурной стали.

1. Обозначения типов сварных соединений и способов их сварки приведены в табл. 1.

Таблица 1

Тип сварного соединения

Способ и технологические особенности сварки

Наименование

Обозначе­ние, номер



Наименование

Обозначение

Положение стержней при сварке




К1

Контактная точечная двух стержней

Кт




Крестообразное

К2

То же, трех стержней

Кт

Любое


к3

Дуговая ручная прихватками

рр







С1

Контактная стержней одинакового диаметра

Ко

Горизонтальное




С2

То же, разного диаметра

Кн

»




С3

Контактная стержней одинакового диаметра с последующей механической обработкой

Км

»




С4

То же, с предварительной механической обработкой

Кп

»




С5

Ванная механизированная под флюсом в инвентарной форме

Мф

»




С6

Дуговая механизированная порошковой проволокой в инвентарной форме

Мп

»




С7

Ванная одноэлектродная в инвентарной форме

Рв

»




С8

Ванная механизированная под флюсом в инвентарной форме

Мф

Вертикальное




С9

Дуговая механизированная порошковой проволокой в инвентарной форме

Мп

»




С10

Ванная одноэлектродная в инвентарной форме

Рв

»




С11

Ванная механизированная под флюсом в инвентарной форме спаренных стержней

Мф

Горизонтальное




С12

Дуговая механизированная порошковой проволокой в инвентарной форме спаренных стержней

Мп

»




С13

Ванная одноэлектродная в инвентарной форме спаренных стержней

Рв

»




С14

Дуговая механизированная порошковой проволокой на стальной скобе-накладке

Мп

»




С15

Ванно-шовная на стальной скобе-накладке

Рс

Горизонтальное

Стыковое

С16

Дуговая механизированная открытой дугой голой легированной проволокой (СОДГП) на стальной скобе-накладке

Мо

»




С17

Дуговая механизированная порошковой проволокой на стальной скобе-накладке

Мп

Вертикальное




С18

Дуговая механизированная открытой дугой голой легированной проволокой (СОДГП) на стальной скобе-накладке

Мо

»




С19

Дуговая ручная многослойными швами на стальной скобе-накладке.

Рм

»




С20

Дуговая ручная многослойными швами без стальной скобы-накладки

Рм

»




С21

Дуговая ручная швами с накладками из стержней

Рн

Любое




С22

То же, швами с удлиненными накладками из стержней

Ру

»




С23

Дуговая ручная швами без дополнительных технологических элементов

Рэ

»




С24

Ванная механизированная под флюсом в комбинированных несущих и формующих элементах

Мф

Горизонтальное




С25

Дуговая механизированная порошковой проволокой в комбинированных несущих и формующих элементах

Мп

»




С26

Ванная одноэлектродная в комбинированных несущих и формующих элементах

Рс

Горизонтальное




С27

Ванная механизированная под флюсом в комбинированных несущих и формующих элементах

Мф

Вертикальное




С28

Дуговая механизированная порошковой проволокой в комбинированных несущих и формующих элементах

Мп

»




С29

Ванная одноэлектродная в комбинированных несущих и формующих элементах

Рс

»




С30

Ванная механизированная под флюсом в комбинированных несущих и формующих элементах спаренных стержней

Мф

Горизонтальное




С31

Дуговая механизированная порошковой проволокой в комбинированных несущих и формующих элементах спаренных стержней

Мп

»




С32

Ванная одноэлектродная в комбинированных несущих и формующих элементах спаренных стержней

Рс

»




Н1

Дуговая ручная швами

Рш

Любое

Нахлесточное

Н2

Контактная по одному рельефу на пластине

Кр

Горизонтальное




Н3

То же, по двум рельефам на пластине

Кп

»




Н4

Контактная по двум рельефам на арматуре

Ка

»




Т1

Дуговая механизированная под флюсом без присадочного металла

Мф

Вертикальное




Т2

Дуговая ручная с малой механизацией под флюсом без присадочного металла

Рф

»




Т3

Дуговая механизированная под флюсом без присадочного металла по рельефу

Мж

Вертикальное




Т6*)

Контактная рельефная сопротивлением

Кс

»

Тавровое

Т7

Контактная непрерывным оплавлением

Ко

»




Т8

Дуговая механизированная в углекислом газе (СО2) в выштампованное отверстие

Мв

»




Т9

Дуговая ручная в выштампованное отверстие

Рв

»




Т10

Дуговая механизированная в СО2 в отверстие

Мс

»




Т11

То же, в цекованное отверстие

Мц

»




Т12

Дуговая ручная валиковыми швами в раззенкованное отверстие

Рз

»




Т13

Ванная одноэлектродная в инвентарной форме

Ри

Горизонтальное

* Соединения Т4 и Т5 (в редакции ГОСТ 14098-85) исключены.

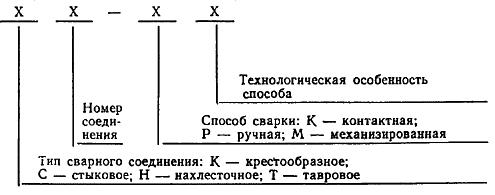

2. Условное обозначение сварного соединения имеет следующую структуру:


Пример условного обозначения стыкового соединения, выполненного ванной механизированной сваркой под флюсом в инвентарной форме, положение стержней вертикальное: С8 — Мф

3. Для конструктивных элементов сварных соединений приняты обозначения:

  • dн номер профиля (номинальный диаметр стержня) по ГОСТ 5781 (на рисунках таблиц изображен условно);
  • d — внутренний диаметр стержня периодического профиля по ГОСТ 5781;
  • d1 — наружный диаметр стержня периодического профиля по ГОСТ 5781;
  • d'нноминальный меньший диаметр стержня в сварных соединениях;
  • dо — меньший диаметр выштампованного, раззенкованного или цекованного отверстия в плоском элементе;
  • Do — больший диаметр выштампованного, раззенкованного или цекованного отверстия в плоском элементе;
  • Dp —диаметр рельефа на плоском элементе;
  • D диаметр грата в стыковых и наплавленного металла в тавровых соединениях;
  • D' — диаметр обточенной части стержня;
  • R — радиус кривизны рельефа;
  • а — суммарная толщина стержней после сварки в месте пересечения;
  • b — ширина сварного шва; суммарная величина вмятин;
  • b¢, b¢¢ — величина вмятин от электродов в крестообразном соединении;
  • h — величина осадки в крестообразном соединении; высота сечения сварного шва;
  • h1 — высота усиления наплавленного металла;
  • h2 — высота усиления корня сварного шва;
  • Н — высота скобы-накладки;
  • hсв — глубина проплавления (Т8, Т9);
  • l — длина сварного шва;
  • l1, l2 — зазоры до сварки между торцами стержней при различных разделках;
  • ширина флангового шва (С24 — С32);
  • lн — длина скоб-накладок, накладок и нахлестки стержней;
  • l3, l4 — длина сварного шва (С22);
  • l¢ — длина обточенной части одного стержня (С4);
  • L — общая длина обточенной части соединений С3 и С4;
  • L1 —длина вставки в соединениях типа С11 — С13;
  • z — притупления: в разделке торцов стержней под ванную сварку; в плоском элементе соединения Т12;
  • s — толщина: стальной скобы-накладки, плоских элементов тавровых и нахлесточных соединений;
  • k —высота рельефа и выштампованного профиля на плоском элементе; катет шва в соединениях С24 — С32 и H1;
  • k1 —зазор между стержнем и плоским элементом в соединениях Н2 и Н3;
  • п — ширина рельефа на плоском элементе;
  • т — длина рельефа на плоском элементе;
  • g —высота наплавленного металла или «венчика» в тавровых соединениях;
  • с; c1 — размеры наплавленного металла в соединении Т13;
  • a, a1, a2, b, b1, b2, g, g1 — угловые размеры конструктивных элементов сварных соединений.

4. Термины и пояснения должны соответствовать приложению 1 и ГОСТ 2601.

5. При выборе рациональных типов сварных соединений и способов сварки следует руководствоваться приложением 2.

6. На конструкции сварных соединений, не предусмотренные настоящим стандартом, следует разрабатывать рабочие чертежи с технологическим описанием условий сварки и ведомственный нормативный документ, учитывающий требования действующих стандартов и утвержденный в установленном порядке.

7. Допускается замена типов соединений и способов их сварки, указанных в чертежах типовых и индивидуальных рабочих проектов зданий и сооружений, на равноценные по эксплуатационным качествам в соответствии с приложением 2.

8. Конструкции крестообразных соединений арматуры, их размеры до и после сварки должны соответствовать приведенным на черт. 1 и в табл. 2, 3.

9. Отношения диаметров стержней следует принимать для соединений типа К1 — от 0,25 до 1,00, типа К2 — от 0,50 до 1,00.

10. Для соединений типов К1 и К2 величину осадки (черт. 1) определяют по формулам:

  • для двух стержней ;
  • для трех стержней ,

где асуммарная толщина стержней после сварки в месте пересечения, мм;
b —суммарная величина вмятин (b' + b"), мм.

Величины относительных осадок h/d¢н для соединений типа К1 должны соответствовать приведенным в табл. 2. Величины относительных осадок h/dн для соединений типа К2 следует принимать в два раза меньше приведенных в табл. 2, но не менее 0,10.

11. Конструкции стыковых соединений арматуры, их размеры до и после сварки должны соответствовать приведенным в табл. 4 — 17.

12. В соединениях типа С2 — Кн отношение d¢н/dн допускается от 0,3 до 0,85 при предварительном нагреве стержня большего диаметра в режиме сопротивления, используя для этого вторичный контур стыковых сварочных машин и специальные устройства.

13. Конструкции нахлесточных соединений арматуры, их размеры до и после сварки должны соответствовать приведенным в табл. 18 — 21.

14. Конструкции тавровых соединений арматуры с плоскими элементами закладных изделий, их размеры до и после сварки должны соответствовать приведенным в табл. 22 — 29.

15. Механические свойства сварных соединений должны удовлетворять требованиям ГОСТ 10922.

16. Основные типы, конструктивные элементы и размеры сварных соединений из листового, полосового и профильного металлопроката, используемых в закладных и соединительных изделиях железобетонных конструкций, должны удовлетворять требованиям ГОСТ 5264 и ГОСТ 8713.

5
Черт.1

Таблица 2

Обознач.
типа
соед.,
способа
сварки

Соединение арматуры

Класс
арматуры

dн, мм

Величина h/d¢н
обеспечивающая
прочность
не менее
требуемой
ГОСТ 10922
для
соединений
с отношением
диаметров
d¢н/dн

Минимальная
величина h/d¢н
обеспечивающая
ненормируемую



a


до сварки

после сварки







1,00

0,50

0,33

0,25

прочность




К1 ¾ Кт

ghg

7

Вр-I
Вр-600
А-I
А-II*
A-III*

3—5
4¾6
5,5¾40
10—40
6—40

0,35—0,50
0,25¾0,50
0,33—0,60
0,40—0,80

0,28—
0,45
0,21—
0,45
0,28—
0,52
0,35—
0,70

0,24—
0,40
0,18—
0,40
0,24—
0,46
0,30¾
0,62

0,22—
0,35
0,16—
0,35
0,22—
0.42
0,28—
0,55

0,17
0,12
0,17




К2 — Кт

ghg

thst
dyfjd

at-iiic
at-ivc

6—32
10¾32

0,40—0,60

0,35—
0,46

0,30—
0,46

0,28¾
0,42

0,20



30—
90°

Примечания:

  1. Величины d¢н/dн, не совпадающие с приведенными, следует округлять до ближайшей величины, указанной в таблице.
  2. В соединениях типа К1 — Кт из арматуры классов Ат-IVK и Ат-V диаметрами 10 — 32 мм стержни меньшего диаметра (d¢н) должны быть из арматуры классов Вр-I, А-I, А-II и A-III.
* Здесь и далее размеры соединений арматуры специального назначения классов Ас-II и Ас-III идентичны таковым классов А-II и А-III.

Таблица 3
мм

Обозначение
типа
соединения,

Соединение
арматуры

Класс
арматуры

Марка
стали

dн ; d¢н

l

b

способа
сварки

до сварки

после сварки
















К3 ¾ Рр

ghg

ghg

А-I
А-II
А-III
Ат-IIIC

¾
Ст5пс
Ст5сп
10ГТ
25Г2С
Ст5пс,
Ст5сп

10—40
10—18
10¾28
10—32
10—28
















Ат-IVC

25Г2С,
28С,
27ГС




0,5 d¢н, но

0,3 d¢н, но







ghg

Ат-IVK
Ат-V

08Г2С,
10ГС2
20ГС

10—32

не менее 8

не менее 6

Примечание. Значение временного сопротивления срезу в соединениях К3—Pp не нормируется. Эксплуатационные характеристики этих соединений при растяжении рабочих стержней приведены в приложении 2.

Таблица 4
мм

Обозначение
типа
соединения,

Соединение арматуры

Класс
арматуры

dн

D

d¢н/dн

a ±10°

способа
сварки

до сварки

после сварки

























А-I, А-II,

10—18

³ 1,3 d¢н







С1 — Ко,
С2 ¾ Кн

ghg

ghg

А-III
A-IV, A-V
A-VI
aт-iiic
aт-ivc

20—40
10—32
10—22

³ 1,2 d¢н
³ 1,2 d¢н
³ 1,3 d¢н





0,85¾ 1,0





90°










aт-v

10—32

³ 1,2 d¢н
















aт-vck













Примечания:

  1. Арматура класса A-IV, кроме стали марки 80С.
  2. Арматура класса at-v только с использованием локальной термической обработки.
  3. Для отношения d¢н/dн < 0,85 см. п. 12.

Таблица 5
мм

Обозначение
типа
соединения,

Соединение арматуры

Класс
арматуры

dн

D

D¢ ¾ 0,1

L

l¢

a ±10°

способа
сварки

до сварки

после сварки






















С3—kм

ghg

ghg

А-II,
А-III
A-IV,
A-V

10—40

10—32
















С4—Кп

ghg

ghg

A-VI
aт-iiic,

aт-iVc,

aт-Vc,

Ат-VCК

10—22

10¾32

³ 1,2 d¢н

d

³ 2 dн

1,5 dн ± 0,2 dн

90°

См. примечания 1, 2 к табл. 4.

Таблица 6
мм

Обозначение
типа
соединения,
способа

Соединение арматуры

Класс
арматуры

dн

d’н/dн

l1

l2

a
¾10°

b

l

h1

h2

сварки

до сварки

после сварки































С5 — Мф,
С6 — Мп,
С7 ¾ Рв

ghg

ghg

A-I,
A-II,
A-III































ghg

ghg




20¾40

0,5¾1,0

12¾20
12¾16

5¾12

90°

10¾15°

£1,5dн
£1,2dн

£0,15dн
£0,05dн

£0,2dн
£0,05dн

Примечания:

  1. Размеры в знаменателе относятся к одноэлектродной сварке.
  2. При отношении d’н/dн < 1 линейные размеры относятся к стержню большего диаметра.

Таблица 7
мм

Обозна­чение
типа
соединения,
способа

Соединение арматуры

Класс
арматуры

dн

d’н/dн

l1

l2

z

a
-10°

b

b1

b2

l

h1

h2

сварки

до сварки

после
сварки








































С8 — Мф,
С9 — Мп,
С10 ¾ Рв

ghg

ghg

A-I,
A-II,
A-III







20¾

40







0,5¾

1,0







5¾15
3¾10







8¾20







£0,15dн







90°







40¾

50°







10¾

15°







20¾

25°







£2dн







£25
£15







£0,15dн
£0,05dн

Примечания:

  1. При сварке одноэлектродной и порошковой проволокой разделку стержней со скосом нижнего стержня производить не следует.
  2. Разделку с обратным скосом нижнего стержня применять при сварке стержней диаметром ³32 мм.
  3. Размеры в знаменателе относятся к одноэлектродной сварке.
  4. При отношении d’н/dн < 1 линейные размеры относятся к стержню большего диаметра.

Таблица 8
мм

Обозначение
типа
соединения,
способа

Соединение арматуры

Класс
арматуры

dн

l1

a, a1
-10°

a2

L1

l

h1

h2

сварки

до сварки

после сварки




























С11 — Мф,
С12 — Мп,
С13 ¾ Рв

ghg

ghg


A-III









32¾40









12¾16
12¾18









90°









12¾15°









³200









£1,2dн
£1,3dн









£0,15dн









£0,2dн

Примечания:

  1. В соединениях типа С13 разделку под углом a2 допускается не производить.
  2. Размеры в знаменателе относятся к соединению, в котором сварной шов заполняет полностью сечение двурядной арматуры.

Таблица 9
мм

Обознач.
типа
соедин.,
способа

Соединение арматуры

Класс
арматуры

dн

d’н/dн

l1

b

lH=l

b

H

h1

сварки

до сварки

после сварки




























С14 — Мп







A-I,







8—12

£10°

2dн+l1










C15 ¾ Рс







A-II,

20¾40

0,5¾1,0

12¾15

¾













С16 — Мо







A-III







10—20

£10°

3dн+l1










С14 — Мп
С15 — Рс
С16 — Мо

ghg
ghg

ghg
ghg

Ат-IIIC,
Ат-IVC

20¾32

0,5¾1,0

Те же
значения,
в зависимости
от способа
сварки

4dн+l1

(0,35¾
0,40)dн

£1,2dн+s

£0,05dн

Примечания:

  1. Для dн = 20 — 25 мм s = 6 мм, dн = 28 — 40мм s = 8 мм.
  2. При отношении d’н/dн = 0,5 — 0,8 следует применять скобу-вкладыш (см. приложение 3).

Таблица 10
мм

Обозна­чение
типа
соединения,
способа

Соединение арматуры

Класс
арматуры

dн

d’н/dн

l1

a
-10°

b

z

lн = l

b

H

h1

сварки

до сварки

после сварки


































С17 — Мп







А-I,



















2dн+l1










С18 — Мо







А-II,

20—40

0,5—1,0













3dн+l1










С19 — Рм
С17 — Мп С18 — Мо
С19 — Рм

ghg

ghg

А-III
at-iiic, at.ivc



20—32



0,5—1,0

6¾8

90°

30¾40°

£0,15dн

2dн+l1
4dн+l1

(0,35¾
0,40)dн

£1,2dн+s

£0,05dн

Примечания

  1. Для dн = 20 — 25 мм s = 6 мм, для dн = 28 40 мм s = 8 мм.
  2. См. примечание 2 к табл. 9.

Таблица 11
мм

Обозна­чение
типа
соединения,
способа

Соединение арматуры

Класс
арматуры

dн

d’н/dн

l1

a

b

b1

g

g1

h1

h2

сварки

до сварки

после сварки













±2°







С20 — Рм

ghg

ghg

А-I,
А-II,
А-III







20¾40







0,5¾1,0







3¾4







55°







110°







140°







25°







15°







(0,05¾0,10)dн







£0,05dн

Таблица 12
мм

Обозначение
типа
соединения,
способа

Соединение арматуры

Класс
арматуры

dн

lн = l

l1

b

h

сварки

до сварки

после сварки



















С21 — рн

ghg

ghg

A-I
A-II,
A-III
A-IV
A-V
A-VI



10¾40

10¾32

10¾22

6dн
8dн



10dн













То же, но накладки смещены

ghg

at-iiic
at-ivc,
at-v,
at-vck

6¾32

10¾32

8dн

10dн

0,5dн,

но ³10

0,5dн,

но ³8

0,5dн,

но ³4

Примечания:

  1. Соединения арматуры классов A-IV, A-V, A-VI, at-vck, at-v следует выполнять со смещенными накладками, накладывая швы в шахматном порядке.
  2. Допускается применять сварку самозащитными порошковыми проволоками и в углекислом газе (СО2); последнее кроме стали классов A-II и at-iiic.
  3. Допускаются двусторонние швы длиной 4dн для соединений арматуры классов A-I, A-II, A-III.
  4. Соединения арматуры класса at-v допускаются только из стали марки 20ГС.

Таблица 13
мм

Обозна­чение
типа
соединения,
способа

Соединение арматуры

Класс
арматуры

dн

lн

l3

l4

b

h

стоки

до сварки

после сварки






















С22 — Ру

См. С21,

но накладки

смещены

ghg



Ат-V





Ат-VI

14
16
18
20, 22
25, 28
14
16
18
20, 22
25, 28

28,5dн
26,5 dн
24,5 dн
21,5 dн
21,0dн
34,5 dн
29,5 dн

25,5 dн
25,0 dн



5,0 dн

4,5 dн



5,5 dн



7,0 dн

6,5 dн
6,0 dн
8,5 dн

7,5 dн

7,0 dн





0,5 dн,
но ³ 8





0,25 dн,
но ³ 4

Таблица 14
мм

Обозначение
типа
сое­динения,
способа

Соединение арматуры




Класс
арматуры

dн

l = lн

b

h

сварки

до сварки

после сварки
















С23 — Рэ

ghg

ghg

А-I

10 — 40

6 dн
















А-II,
А-III



10 ¾ 25



8 dн

0,5 dн,

но ³ 8

0,25 dн,

но ³ 4










aт-iiic

10 ¾ 18



















aт-ivc

10 — 18

10 dн







Примечания:

  1. Допускаются двусторонние швы длиной 4dн для соединений арматуры классов А-I и А-II (из стали марки 10ГТ).
  2. Допускается применять сварку самозащитными порошковыми проволоками и в углекислом газе (CO2); последнее кроме арматуры классов А-II и aт-iiic (из стали марки Ст5).

Таблица 15
мм

Обозначение
типа с
оединения,
способа

Соединение арматуры

Класс
арматуры

dн

d’н/dн

l1

b

lн =lш

l

h1

H

k

сварки

до сварки

после сварки
































С24 ¾ Мф
С25 — Мп
С26 ¾ Рс







A-I,
A-II,
A-III

20¾40



0,5¾1,0



12¾20
12¾16



5¾10°

2dн+l1



£1,5 dн
£1,2 dн



£0,15dн
£0,05dн



dн/2+s



³0,8s




С24 — Мф
С25 — Мп
С26 — Рс

ghg

ghg

Ат-IIIC,
aт-ivc

20¾32










4dн+l1
















Примечания:

  1. Размеры в знаменателе относятся к одноэлектродной сварке.
  2. Для dн = 20 — 25 мм s = 8 мм, для dн = 28 — 40 мм s = 10 мм.
  3. См. примечание 2 к табл. 9.

Таблица 16
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры

Класс
арматуры

dн

d’н/dн

l1

z

b

a
-10°

lн =lш

h1

H

l

k

сварки

до сварки

после сварки





































С27—Мф
С28—Мп
С29—Рс







А-I,
A-II,
A-III

20¾40



0,5¾1,0



5¾15
3¾10



£0,15dн



40¾
50°



90°

2dн+l1



£25
£15



dн/2+s



£2dн



³0,8s

С27—Мф
С28—Мп
С29—Рс

ghg

ghg

Ат-IIIC,
Ат-IVC

20¾32
















4dн+l1













Примечания:

  1. Размеры в знаменателе относятся к одноэлектродной сварке.
  2. Для dн = 20 — 25 мм s = 8 мм, для dн = 28 — 40 мм s = 10 мм.
  3. См. примечание 2 к табл. 9.

Таблица 17
мм

Обознач.
типа
соед.,
способа

Соединение
арматуры

Класс
армат.

d

l1

a
-10°

b

lн = lш

l

h1

H

k

s

сварки

до сварки

после сварки


































С30—Мф
С31—Мп
С32—Рс

ghg

ghg

А-III









32¾40









12¾18









90°









12¾15°









3dн+l1







£1,3dн







(0,1¾
0,15)dн









dн/2+s







³0,8s









10

Таблица 18
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры с
пластиной

Класс
арматуры

dн

s

l = lн

b

h

сварки

до сварки

после сварки




























А-I
А-II,



10¾40

³0,3 dн,
но ³ 4

3 dн







HI—Рш

ghg

ghg

А-III
A-IV
A-V
A-VI
aò-iiic

aт-ivc,
aт-v,
aт-vck



10¾22
10—32
10—22

10—32



³0,4 dн,
но ³ 5

³0,3 dн,
но ³ 4
³0,4 dн,
но ³ 5

4 dн

5 dн

4 dн



5 dн



0,5 dн,
но ³ 8



0,25 dн,
но ³ 4

Примечания:

  1. Соединения арматуры классов Ат-V допускаются только из стали марки 20ГС.
  2. Допускается применять сварку самозащитными порошковыми проволоками и в углекислом газе (СО2); последнее кроме арматуры классов А-II и aт-iiic (из стали марки Ст5).

Таблица 19
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры с
пластиной

Класс
арматуры

dн

R

k

n

m

k1

s

a
±3°

сварки

до сварки

после сварки




























Н2¾Кр

ghg

ghg



ghg

A-I
A-II
A-III,
aò-iiic

6¾16
10—16

6¾16

1,4 dн



1,6 dн



0,4 dн

1,8 dн



2,0 dн



n +10

(0,10¾0,15) dн

³0,3 dн,
но не
менее 4

90°

Таблица 20
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры с
пластиной

Класс
арматуры

dн

R

k

n

m

k1

s

a
±3°

сварки

до сварки

после сварки




























Н3—Кп

ghg

ghg

ghg

А-I,
А-II
А-III,
aт-iiic



12¾16

1,4 dн

1,6 dн



0,4 dн

1,8 dн

2,0 dн



n + 10

(0,10¾0,15) dн

³0,3 dн, но
не менее 4

90°

Таблица 21
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры с
пластиной

Класс
арматуры

dн

R

k

D

m

k1

s

a
±3°

сварки

до сварки

после сварки




























Н4¾Ка

ghg

ghg

A-I
A-II
A-III

8¾16
10¾16
8—16

1,4 dн

1,6 dн

0,35 dн

0,40 dн

1,7 dн

1,8 dн

1,8 dн

1,9 dн



(0,1¾0,15) dн



4¾6



90°

Таблица 22
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры с
пластиной

Класс
арматуры

dн

s

D

g

b

s/dн

a

сварки

до сварки

после сварки

























T1¾Мф
Т2—Рф

ghg

ghg

А-I
А-II

А-III

aт-iiic

8—40
10—25
28—40
8—25
28—40
10—18

³4



³6



(1,5¾2,5) dн



3¾10



£15°

³0,50
³0,55
³0,70
³0,65
³0,75
³0,65



85¾90°

Примечание. Соединения типа Т2 из арматуры класса aт-iiic допускается выполнять до диаметра 14 мм.

Таблица 23
мм

Обознач.
типа
соед.,
способа

Соединение
арматуры с
пластиной

Класс
арматуры

dн

s

D

g

b

s/dн

a

k

Dp

R

сварки

до сварки

после сварки











































A-I

8—25

³4










³0,4













ТЗ—Мж







A-II

10¾25




(1,5¾2,5) dн

5¾15

£15°




85¾90°

0,4 dн

(2,0¾2,5) dн

(2,0¾2,5) dн¾s










A-III

8—25

³6










³0,5
















ghg

ghg

Ат-IIIC

8—14




























Таблица 24
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры с
пластиной




Класс
арматуры

dн

s

D

g

Dp

R

s/dн

k

сварки

до сварки

после сварки





































А-I

6—20

³4

1,4 dн

³0,2 dн

2,0 dн

2,0 dн

³0,4

0,5 dн

Т6¾Кс







А-II

10—20




1,5 dн




2,2 dн

2,2 dн




0,6 dн




ghg

ghg

А-III

6—20

³6

1,6 dн










³0,5

0,7 dн

Таблица 25
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры с
пластиной




Класс
арматуры

dн

s

D

b

s/dн

a

сварки

до сварки

после сварки































А-I,
А-II

10¾20

³4

³l,2 dн

£15°

³0,4

85¾90°

Т7¾Ко







А-II,
А-III




³6

³1,3 dн




³0,5
















22—40

³12
















ghg

ghg

Ат-IIIС

10—22

³6













Таблица 26
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры с
пластиной

Класс
арматуры

dн

s

Dо

k

hсв

do

s/dн

сварки

до сварки

после сварки


































A-I










0,5 dн + 0,8 s

0,5 dн







Т8—Мв







A-II

10—36







0,6 dн +0,8 s

0,6 dн







Т9—Рв







A-III




³4

2 dн

0,7 dн +0,8 s

0,7 dн

d1 + (l¾3)

³0,3




ghg

ghg

aт-iiic

10—22



















Таблица 27
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры с
пластиной

Класс
арматуры

dн

s

dо

Do

s/dн

h1

h2

D

сварки

до сварки

после сварки




























Т10—Mс

ghg

ghg

A-I,
A-II,
A-III,
aт-iiic



12



14



16





³8



d1 + 2

d0 + 10

³0,5

0—1

4—5



22—26



26—30



28—32

T11¾Мц

ghg

ghg




18
20
22
25



³10

³12












0¾2



5¾6

30—35
35—42
38¾44
46—48

Примечания:

  1. Арматура класса aт-iiic может применяться диаметром до 18 мм.
  2. Для арматуры классов A-III и aт-iiic значение s/dн³ 0,55.

Таблица 28
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры с
пластиной

Класс
арматуры

dн

s

dо
±2

z
при

a
±5°

s/dн

h1

*h2 при dн ³12

сварки

до сварки

после сварки













s = 6¾7

s = 8¾26










±1

Т12—Рз














































A-I

8—40

³6













³0,50
















A-II

10—40

³8

d1 + 2

1—2

2¾3

50°

³0,65

£2

4










A-III

8¾40

³6













³0,75










ghg

ghg

Ат-IIIC

8¾18

³8






















* При dн£12 мм допускается выполнять соединения без подварочного шва.

Таблица 29
мм

Обозначение
типа
соединения,
способа

Соединение
арматуры с
пластиной

Класс
арматуры

dн

l

l1

c

c1

h1

a

s/dн

сварки

до сварки

после сварки





































А-I,

16

£ dн

10—14

30

24

2—3

15—20°

³0,5










А-II,

18







32

27










Т13—Ри







А-III

20




12¾16

34

29






















22

£0,8 dн




38

31






















25







41

33






















28







44

38






















32

£0,5 dн




52

44






















36







57

47













ghg

ghg
ghg




40







61

52












ПРИЛОЖЕНИЕ 1
Обязательное

ТЕРМИНЫ И ПОЯСНЕНИЯ
Таблица 30

Термин

Пояснение

Ванная сварка

Процесс, при котором расплавление торцов стыкуемых стержней происходит, в основном, за счет тепла ванны расплавленного металла

Ванная механизированная сварка

Процесс ванной сварки, при котором подача сварочной проволоки в зону сварки производится автоматически, а управление дугой или держателем — вручную

Ванная одноэлектродная сварка

Процесс ванной сварки, при котором электродный материал в виде одиночного (штучного) электрода подается в зону сварки вручную

Дуговая механизированная сварка порошковой проволокой

Процесс сварки, при котором электродный материал в виде порошковой проволоки подается в зону сварки автоматически

Инвентарная форма

Приспособление многоразового (медь, графит) использования, обеспечивающее формирование наплавленного металла при ванной сварке и легкое удаление после сварки

Стальная скоба-накладка

Вспомогательный элемент, обеспечивающий формирование сварного шва, являющийся неотъемлемой частью соединения и воспринимающий часть нагрузки при работе соединения в конструкции

Крестообразное соединение

Соединение стержней, сваренных в месте пересечения

Осадка (h, мм) стержней в крестообразных соединениях

Величина вдавливания стержней друг в друга на участке, нагретом при контактной сварке до пластичного состояния

Комбинированные несущие и формующие элементы

Элементы, состоящие из остающейся стальной полускобы-накладки и инвентарной медной полуформы

Дуговая механизированная сварка под флюсом без присадочного металла

Процесс, в котором весь цикл сварки выполняется в заданном автоматическом режиме

Дуговая ручная сварка с малой механизацией под флюсом без присадочного металла

Процесс, в котором вспомогательные операции частично механизированы, а весь цикл сварки выполняется вручную


ПРИЛОЖЕНИЕ 2
Справочное

ОЦЕНКА ЭКСПЛУАТАЦИОННЫХ КАЧЕСТВ СВАРНЫХ СОЕДИНЕНИЙ

Комплексная оценка в баллах эксплуатационных качеств сварных соединений (прочность, пластичность, ударная вязкость, металлографические факторы и др.) в зависимости от типа соединения и способа сварки, марки стали и диаметра арматуры, а также температуры эксплуатации (изготовления) при статических нагрузках приведена в табл. 31. При оценке эксплуатационных, качеств при многократно повторяемых нагрузках значения баллов следует ориентировочно снижать на один по сравнению с принятыми значениями при статических нагрузках. При этом дополнительно следует пользоваться нормативными документами на проектирование железобетонных конструкций зданий и сооружений различного назначения.

Баллы для сварных соединений арматуры назначены из условия соблюдения регламентированной технологии изготовления арматурных и закладных изделий. Для сварных соединений горячекатаной арматурной стали:

  • 5 — гарантируется равнопрочность исходному металлу и пластичное разрушение;
  • 4 — сварное соединение удовлетворяет требованиям ГОСТ 5781, предъявляемым к стали в исходном состоянии;
  • 3 — сварное соединение удовлетворяет требованиям ГОСТ 10922, предъявляемым к сварным соединениям.
  • Для сварных соединений термомеханически упрочненной арматурной стали:
  • 5 — сварное соединение удовлетворяет требованиям ГОСТ 10884, предъявляемым к стали в исходном состоянии, и характеризуется пластичным разрушением;
  • 4 — временное сопротивление разрыву сварного соединения может быть ниже нормируемого по ГОСТ 10884 до 5 %;
  • 3 — временное сопротивление разрыву сварного соединения может быть ниже нормируемого по ГОСТ 10884 до 10 %.

Оценка эксплуатационных качеств сварных соединений при статической нагрузке

Таблица 31




Температура

Арматурные стали, классы, марки, диаметры, мм

Обозначение

эксплуатации

А-II

A-III

Ат-IIIC

A-IV

Ат-IVC

A-V

Ат-V

A-VI

Ат-VI

соединения

(изготовления), °С

Ст5сп

Ст5пс, Ст5Гпс

10ГТ,

35ГС

25Г2С

Ст5сп, Ст5пс

20ХГ2Ц, 20ХГ2Т

25Г2С, 27ГС, 28С

23Х2Г2Т

20ГС, 20ГС2

22Х2Г2С,
до 22

20ГС,
20ГС2,







До 28

До 40

До 28

До 40

до 32

До 18

До 28

До 40

До 18

До 28

До 40

До 32




до 32

K1¾Кт

Выше 0

5

4

4




5

4

5

5

4

5




5




4




4

К2¾Кт

До —30







3

5

4
















НД




НД




НД







До —40

4

3

НД




3

4

4

3

4




4




3




3




До —55

НД




НД

3
















НД




НД

К3¾Рр

Выше 0

3

НД

3

НД

5

НД

3

НД

4

НД

4

НД

3

НД




Ниже 0

НД

С1—Ко

Выше 0

5

4




5

4

5

4

5

4

5

4

НД

3

НД

С2¾Кн

До —30




3

5


































С3—Км

До —40

4

НД




4

3

4

3

4

3

4

3

НД

С4—Кп

До —55

НД




НД

3

НД

3

НД

3







С5—Мф
С6—Мп

Выше 0

5

4

4







5

4




5

4




С7¾Рв
С8¾Мф

До —30

4




3

5

ТН

4

3

ТН

4




НД

С9—Мп

До —40

3

НД







3










3




C10¾Рв

До ¾55

НД







НД




3







С11—Мф

Выше 0










4




С12—Мп

До ¾30

НЦ

3

НЦ




НЦ

С13—Рв

До ¾40










3







До —55




НД










С14—Мп
С15—Рс

Выше 0

5

4

4







5

4




5

4

5




С16¾Мо
С17¾Мп

До —30

4




3

5

ТН

4

3

ТН

4







НД

С18—Мо

До —40

3

НД







3










3

4




C19¾Рм

До ¾55

НД







НД




3




3




С20—Рм

Выше 0

5

5

4

4







5

4




5

5







До —30




4




3

5

ТН

4




ТН




4

НД




До —40

4

3

3










3




4










До ¾55

НД

4




НД




3

3




С21—Рн

Выше 0

5

5

5

4




5

4

5

5

5

4

5

4

4




До —30




4

4




5










4
















3




До —40

4

3




4

3

4




4

3

4

3

3







До ¾55

3







3




3




НД




НД




НД

НД

С22—Ру

Выше 0




4




4




До —30

НЦ

3

НД

3




До —40
















До ¾55




НД




НД

С23—Рэ

Выше 0

4




4




5

4




4




4




4







До —30







3




























НД




До —40

3

НД

НД

НД

4

3

НД

3

НД

3

НД

3







До ¾55

НД













НД






















С24—Мф
С25—Мп

Выше 0



5

5



5

5









5



4






5



4







С26¾Рс
С27¾Мф

До —30




4




4

5

ТН







ТН







5

НД

С28—Мп

До —40

4




3







4

3




4







C29¾Рс

До ¾55

3










3







3

4




С30—Мф

Выше 0




4




4




С31—Мп

До —30

НЦ

3

НЦ

3

НД

С32¾Рс

До —40



















До ¾55




НД




НД




Н1¾Рш

Выше 0

4

3

4

3




5

4




5

4

4

5

4

5

4




До —30







3




5







3







3




3




3




До —40

3

НД




4

3




4

3




4




4







До ¾55







4

НД

3




НД

3

НД

3

НД

Н2¾Кр

Выше 0

5




5







5




5




5




Н3¾Кп

До —30




НД




НД

5




НД




НД




НД

Н4¾Ка

До —40

4




4







4




4




4







До ¾55

3




3







3
















Т1¾Мф

Выше 0

5

4




4

3

5

4

4




Т2¾Рф

До —30




3

5
















НД

Т3¾Мж

До —40

4







3

НД

4

3

3







До ¾55




НД

4

НД







НД




Т6¾Кс

Выше 0

5




4







4




5

4







До —30




НД




НД

5




НД







НД




До —40

4




3







3




4

3







До ¾55

3










4







3







Т7¾Ко

Выше 0

5

4

5

4




4

4

5

4

4

5







До —30













5




3







3




НД




До —40

4

3

4

3




3




4

3




4







До ¾55

3

НД

3

НД

4




НД

3




НД







Т8¾Мв

Выше 0

5

4

5

4




5

4

5

4







Т9¾Рв

До —30













5

4










3

НД




До —40

4

3

4

3







3

4

3










До ¾55

3




3




4

3




3










Т10¾Мс

Выше 0

5

4

4




4

5

4







Т11¾Мц

До —30

4




3

5




4




3

НД

Т12¾Рз

До —40

3

3

НД




3




3










До ¾55

НД

НД




4

НД

3




НД




Т13¾Ри

Выше 0

5

4

4

5




5

4




5

4







До —30

4




3




НЦ

4




НЦ

4




НД




До —40




3

НД

4




3

3







3







До ¾55

3

НД










НД




3







Примечания:

  1. Эксплуатационные качества всех типов сварных соединений арматуры класса А-I марок Ст3сп и Ст3пс должны оцениваться также, как арматуры класса А-II марки 10ГТ, а класса А-I марки Ст3кп — как арматуры класса А-II марки Ст5сп и Ст5пс.
  2. Эксплуатационные качества крестообразных соединений проволочной арматуры классов Вр-I и Вр-600 настоящим приложением не регламентируют в связи с отсутствием требований к химическому составу стали. Требования к качеству таких соединений приведены в ГОСТ 10922.
  3. Арматура класса А-II марки 10ГТ может применяться до температуры минус 70 °С включ.
  4. Сварные соединения арматуры класса aт-vck оценивают на один балл ниже соединений из арматуры класса aт-v при температуре эксплуатации до минус 40 °С включ.
  5. Сварные соединения С16—Мо, С18—Мо и Н4—Ка оценивают на один балл ниже соединений, приведенных в той же группе.
  6. Буквы НД, ТН и НЦ соответственно обозначают, что соединения к применению не допускаются, соединения технологически невыполнимы и соединения, применение которых нецелесообразно.

ПРИЛОЖЕНИЕ 3
Справочное

КОНСТРУКЦИЯ И РАЗМЕРЫ СОЕДИНЕНИИ АРМАТУРЫ С ОТНОШЕНИЕМ ДИАМЕТРОВ ОТ 0,5 ДО 0,8

С14—Мп, С15—Рс, С16—Мо

Таблица 32

ч

После сварки

ghg

ghg

C24—Мф, С25—Мп, С26—Рс

Таблица 33

До сварки

После сварки

ghg

ghg

Примечание. ghg; k ³ 0,8 s; k’ ³ 0,8 s’; b = (0,35¾0,4) d’н;
h’н = d’н + s’; l’н = lн - 0,5dн - l1

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по строительству и инвестициям

РАЗРАБОТЧИКИ
А.М. Фридман, канд. техн. наук (руководитель темы): Э.Ф. Горохова; Е.Н. Бондарец; Л.А. Зборовский; В.В. Баконин .

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по строительству и инвестициям от 28.11.91 № 19

3. ВЗАМЕН ГОСТ 14098-85

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 2601-84

4

ГОСТ 5264-80

16

ГОСТ 5781-82

3, приложение 2

ГОСТ 8713-79

16

ГОСТ 10884-81

Приложение 2

ГОСТ 10922-90

15, приложение 2


Быстрый заказ

Телефон*
Удобное время*
* обязательно для заполнения

Нажимая на кнопку «ОТПРАВИТЬ», я даю согласие на обработку персональных данных.
